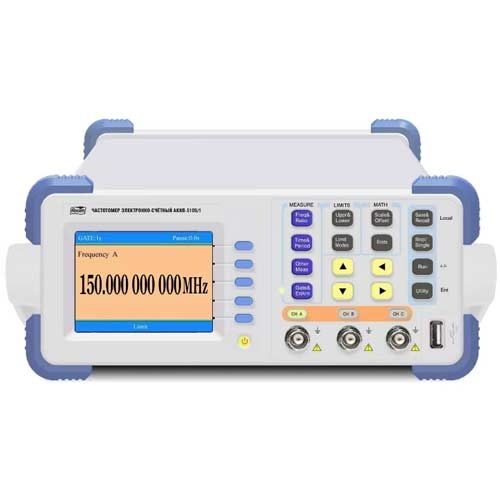

АКИП-5105 — частотомер

АКИП-5105 — частотомер
Артикул: 702087
Модель: АКИП-5105/1
Бренд: АКИП
Цена:
174 110 Р
Доступен для заказа
Выберите комплект
Добавить к сравнению

Особенности частотомера АКИП-5105:

  • Диапазон частот Канал 1/ Канал 2: 0,14 мГц …150 МГц;
  • Диапазон частот канала 3: 100…500 МГц;
  • Расширение частотного диапазона канала 3: до 1,5 ГГц …9 ГГц (в зависимости от опции);
  • Погрешность опорного генератора: ±1х10-7;
  • Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов;
  • Математические функции для частотных измерений: х (множитель), + (смещение);
  • Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана);
  • Автоматический допусковый контроль для частотных измерений;
  • Запуск измерений: внутренний (авто), внешний (Ext);
  • Вход внешнего опорного генератора (5/ 10 МГц - автовыбор), выход опорного генератора;
  • Высокое разрешение (9 разрядов/ секунда);
  • Память: 9 различных профилей настроек;
  • Цветной графический ЖКИ (QVGA);
  • Интерфейс: USB, RS-232C и LPT;
  • Опции: №2-6 (1,5/ 2,5/ 3 / 6/ 9 ГГц), GPIB (КОП).
Серия АКИП-5105 Канал 1 / Канал 2 Канал 3
АКИП-5105/1 0,14 мГц…150 МГц 500 МГц (BNC)
АКИП-5105/2 0,14 мГц…150 МГц 1,5 ГГц (BNC)
АКИП-5105/3 0,14 мГц…150 МГц 2,5 ГГц (N-тип)
АКИП-5105/4 0,14 мГц…150 МГц 3 ГГц (N-тип)
АКИП-5105/5 0,14 мГц…150 МГц 6 ГГц (N-тип)
АКИП-5105/6 0,14 мГц…150 МГц / 100 МГц - 1,5 ГГц 9 ГГц (N-тип)
Артикул:Наименование:Цена:
1. 786002АКИП-5105/1 — частотомерАКИП-5105/1 — частотомер
Параметр Значение
Каналы 1, 2
Диапазон частот 0,14 мГц – 150 МГц (каналы 1, 2);
Канал 2: 100 МГц – 1,5 ГГц (с опцией 6)
Диапазон периодов 7 нс – 7000с (0,7нс – 10нс - с опцией 6)
Диапазон временных интервалов 20 нс – 7000 с
Фазовый сдвиг 0 - 3600
Длительность импульсов >20 нс при периоде следования не более 100 с
Скважность 1 – 99 % при периоде следования не более 100 с
Счет импульсов 0 … 1х1012
Канал 3
Диапазон частот 100 МГц – 500 МГц
Параметры входа
Входное сопротивление 1 МОм //45 пФ и 50 Ом (каналы 1 и 2)
Динамический диапазон 30 мВ – 1,5 В - диапазон частот до 100 МГц;
50 мВ – 1,5 В - диапазон частот 100 МГц – 1,5 ГГц;
30 мВ – 1 В - диапазон частот 1,5 ГГц – 9 ГГц;
Связь по входу Каналы 1 и 2: открытый и закрытый вход (DC/AC);
Канал 3: закрытый вход, 50 Ом
Внутренний опорный генератор
Погрешность ± 1х10-7 (за 1 год)
Частота 10 МГц (синус)
Амплитуда 1 Вп-п
Общие характеристики
Разрядность индикатора Максимально 12
Тип индикатора Цветной графический ЖКИ (QVGA)
Интерфейс RS-232C, USB (host), LPT
Напряжение питания ~198-242 В; 50 / 60 Гц (35 ВА)
Габаритные размеры (ШхВхГ) 240 х 105 х 380 мм
Масса 2 кг
174 110 Р
2. 786003АКИП-5105/2 — частотомерАКИП-5105/2 — частотомер
Параметр Значение
Каналы 1, 2
Диапазон частот 0,14 мГц – 150 МГц (каналы 1, 2);
Канал 2: 100 МГц – 1,5 ГГц (с опцией 6)
Диапазон периодов 7 нс – 7000с (0,7нс – 10нс - с опцией 6)
Диапазон временных интервалов 20 нс – 7000 с
Фазовый сдвиг 0 - 3600
Длительность импульсов >20 нс при периоде следования не более 100 с
Скважность 1 – 99 % при периоде следования не более 100 с
Счет импульсов 0 … 1х1012
Канал 3
Диапазон частот 100 МГц – 1,5 ГГц
Параметры входа
Входное сопротивление 1 МОм //45 пФ и 50 Ом (каналы 1 и 2)
Динамический диапазон 30 мВ – 1,5 В - диапазон частот до 100 МГц;
50 мВ – 1,5 В - диапазон частот 100 МГц – 1,5 ГГц;
30 мВ – 1 В - диапазон частот 1,5 ГГц – 9 ГГц;
Связь по входу Каналы 1 и 2: открытый и закрытый вход (DC/AC);
Канал 3: закрытый вход, 50 Ом
Внутренний опорный генератор
Погрешность ± 1х10-7 (за 1 год)
Частота 10 МГц (синус)
Амплитуда 1 Вп-п
Общие характеристики
Разрядность индикатора Максимально 12
Тип индикатора Цветной графический ЖКИ (QVGA)
Интерфейс RS-232C, USB (host), LPT
Напряжение питания ~198-242 В; 50 / 60 Гц (35 ВА)
Габаритные размеры (ШхВхГ) 240 х 105 х 380 мм
Масса 2 кг
192 510 Р
3. 786004АКИП-5105/3 — частотомерАКИП-5105/3 — частотомер
Параметр Значение
Каналы 1, 2
Диапазон частот 0,14 мГц – 150 МГц (каналы 1, 2);
Канал 2: 100 МГц – 1,5 ГГц (с опцией 6)
Диапазон периодов 7 нс – 7000с (0,7нс – 10нс - с опцией 6)
Диапазон временных интервалов 20 нс – 7000 с
Фазовый сдвиг 0 - 3600
Длительность импульсов >20 нс при периоде следования не более 100 с
Скважность 1 – 99 % при периоде следования не более 100 с
Счет импульсов 0 … 1х1012
Канал 3
Диапазон частот 100 МГц – 2,5 ГГц
Параметры входа
Входное сопротивление 1 МОм //45 пФ и 50 Ом (каналы 1 и 2)
Динамический диапазон 30 мВ – 1,5 В - диапазон частот до 100 МГц;
50 мВ – 1,5 В - диапазон частот 100 МГц – 1,5 ГГц;
30 мВ – 1 В - диапазон частот 1,5 ГГц – 9 ГГц;
Связь по входу Каналы 1 и 2: открытый и закрытый вход (DC/AC);
Канал 3: закрытый вход, 50 Ом
Внутренний опорный генератор
Погрешность ± 1х10-7 (за 1 год)
Частота 10 МГц (синус)
Амплитуда 1 Вп-п
Общие характеристики
Разрядность индикатора Максимально 12
Тип индикатора Цветной графический ЖКИ (QVGA)
Интерфейс RS-232C, USB (host), LPT
Напряжение питания ~198-242 В; 50 / 60 Гц (35 ВА)
Габаритные размеры (ШхВхГ) 240 х 105 х 380 мм
Масса 2 кг
180 559 Р
4. 786005АКИП-5105/4 — частотомерАКИП-5105/4 — частотомер
Параметр Значение
Каналы 1, 2
Диапазон частот 0,14 мГц – 150 МГц (каналы 1, 2);
Канал 2: 100 МГц – 1,5 ГГц (с опцией 6)
Диапазон периодов 7 нс – 7000с (0,7нс – 10нс - с опцией 6)
Диапазон временных интервалов 20 нс – 7000 с
Фазовый сдвиг 0 - 3600
Длительность импульсов >20 нс при периоде следования не более 100 с
Скважность 1 – 99 % при периоде следования не более 100 с
Счет импульсов 0 … 1х1012
Канал 3
Диапазон частот 100 МГц – 3 ГГц
Параметры входа
Входное сопротивление 1 МОм //45 пФ и 50 Ом (каналы 1 и 2)
Динамический диапазон 30 мВ – 1,5 В - диапазон частот до 100 МГц;
50 мВ – 1,5 В - диапазон частот 100 МГц – 1,5 ГГц;
30 мВ – 1 В - диапазон частот 1,5 ГГц – 9 ГГц;
Связь по входу Каналы 1 и 2: открытый и закрытый вход (DC/AC);
Канал 3: закрытый вход, 50 Ом
Внутренний опорный генератор
Погрешность ± 1х10-7 (за 1 год)
Частота 10 МГц (синус)
Амплитуда 1 Вп-п
Общие характеристики
Разрядность индикатора Максимально 12
Тип индикатора Цветной графический ЖКИ (QVGA)
Интерфейс RS-232C, USB (host), LPT
Напряжение питания ~198-242 В; 50 / 60 Гц (35 ВА)
Габаритные размеры (ШхВхГ) 240 х 105 х 380 мм
Масса 2 кг
189 829 Р
5. 786006АКИП-5105/5 — частотомерАКИП-5105/5 — частотомер
Параметр Значение
Каналы 1, 2
Диапазон частот 0,14 мГц – 150 МГц (каналы 1, 2);
Канал 2: 100 МГц – 1,5 ГГц (с опцией 6)
Диапазон периодов 7 нс – 7000с (0,7нс – 10нс - с опцией 6)
Диапазон временных интервалов 20 нс – 7000 с
Фазовый сдвиг 0 - 3600
Длительность импульсов >20 нс при периоде следования не более 100 с
Скважность 1 – 99 % при периоде следования не более 100 с
Счет импульсов 0 … 1х1012
Канал 3
Диапазон частот 100 МГц – 6 ГГц
Параметры входа
Входное сопротивление 1 МОм //45 пФ и 50 Ом (каналы 1 и 2)
Динамический диапазон 30 мВ – 1,5 В - диапазон частот до 100 МГц;
50 мВ – 1,5 В - диапазон частот 100 МГц – 1,5 ГГц;
30 мВ – 1 В - диапазон частот 1,5 ГГц – 9 ГГц;
Связь по входу Каналы 1 и 2: открытый и закрытый вход (DC/AC);
Канал 3: закрытый вход, 50 Ом
Внутренний опорный генератор
Погрешность ± 1х10-7 (за 1 год)
Частота 10 МГц (синус)
Амплитуда 1 Вп-п
Общие характеристики
Разрядность индикатора Максимально 12
Тип индикатора Цветной графический ЖКИ (QVGA)
Интерфейс RS-232C, USB (host), LPT
Напряжение питания ~198-242 В; 50 / 60 Гц (35 ВА)
Габаритные размеры (ШхВхГ) 240 х 105 х 380 мм
Масса 2 кг
375 705 Р
6. 786007АКИП-5105/6 — частотомерАКИП-5105/6 — частотомер
Параметр Значение
Каналы 1, 2
Диапазон частот 0,14 мГц – 150 МГц (каналы 1, 2);
Канал 2: 100 МГц – 1,5 ГГц (с опцией 6)
Диапазон периодов 7 нс – 7000с (0,7нс – 10нс - с опцией 6)
Диапазон временных интервалов 20 нс – 7000 с
Фазовый сдвиг 0 - 3600
Длительность импульсов >20 нс при периоде следования не более 100 с
Скважность 1 – 99 % при периоде следования не более 100 с
Счет импульсов 0 … 1х1012
Канал 3
Диапазон частот 1,5 ГГц – 9 ГГц
Параметры входа
Входное сопротивление 1 МОм //45 пФ и 50 Ом (каналы 1 и 2)
Динамический диапазон 30 мВ – 1,5 В - диапазон частот до 100 МГц;
50 мВ – 1,5 В - диапазон частот 100 МГц – 1,5 ГГц;
30 мВ – 1 В - диапазон частот 1,5 ГГц – 9 ГГц;
Связь по входу Каналы 1 и 2: открытый и закрытый вход (DC/AC);
Канал 3: закрытый вход, 50 Ом
Внутренний опорный генератор
Погрешность ± 1х10-7 (за 1 год)
Частота 10 МГц (синус)
Амплитуда 1 Вп-п
Общие характеристики
Разрядность индикатора Максимально 12
Тип индикатора Цветной графический ЖКИ (QVGA)
Интерфейс RS-232C, USB (host), LPT
Напряжение питания ~198-242 В; 50 / 60 Гц (35 ВА)
Габаритные размеры (ШхВхГ) 240 х 105 х 380 мм
Масса 2 кг
510 485 Р
